预售LCR ---许老师 浩祺心沉金版 电桥 & 进度公告

浩祺心

1 r' ~' g$ B  C: o! ^1 |: ]4 I
    前8套被哄抢之后，就立即更新pcb ，升级固件和硬件，然后出炉了这一版更完美的电桥。 pcb已经发去厂家了，元件基本采购完，到手之后开始焊接调试，这次准备还是直接出焊接调试好的板子，新采购了一些必备附属配件，有需要的可以一起选购。 详细内容见下，并会不断更新，    感谢许老师提供此套件全部制作资料，感zhyanbbs坛友优化程序，感谢pdwdwdw坛友优化pcb并焊接调试，感谢一直以来支持浩祺心的坛友。这次因为升级了部分硬件，软件也精细优化，所以精度比之前的一般更好，为了不发生误解，此版还按0.5% 标记。

******************************************************
9 y# p" k$ E9 [预定连接：http://trade.taobao.com/trade/de ... eID=269733403809334
5 E7 A& f& l. w; s+ a% Y6 y根据自己的实际需求选购套餐，大概在1月初发货，我会尽可能的在节前让你收到,并预祝您春节快乐！
& }2 J; [. B  `! x; T6 @
- N$ F0 A* I* x, ?-------------------------------------------------------------------------------
黑色沉金pcb版
5 T0 @" \  T; X, k1.  晶振升级为有源32M 晶振，频率更稳定，测试更准确，启动更安全；
4 Y0 q) @/ A2 w6 P& ?7 B$ P& m2.  复位方式改为第二复位，系统启动运行更可靠；
- j; p& _6 i. O) p3.  量程和频率指示转移到液晶显示，取消了一个4052 ic ，板子更小；
) P4 U% r/ Z0 K- F- x) t& V+ v4.  进一步优化PCB,减小干扰，测试更准确；
6 [. ]/ O9 R8 g+ }8 j( Y! E5.  采用进口原装继电器，工作电流更小，接触电阻更小，降低总计功耗；
7 L) V/ e. Z8 q3 B" d1 V9 R6.  内部程序优化，
- t; G7 Z) i. C% N6 b* E1 p7.  预留串口，将来升级更方便，
# o! |* P& d, O- x1 G% t: G8.  改为自动校准，减小了校正的工作量，从而减小了手动校正的误差；
9.  7905 由直插改为贴片。
8 J2 [+ |/ D! U8 B  @6 w10. 电容：CBB电容全部是飞利浦和松下M级和J级精度
11.电阻：关键电阻为16只台湾昆贸0.1%精度金属膜电阻全铜脚温漂25pp，其余    为同厂1%精度贴片电阻

, ^0 R4 v: d- s1 A3 r-------------------------------------------------------------------------
A套餐： 单独 LCR 主控板（焊接好，并且精细调试）=138.00B套餐: LCR主控板（焊接好，并且精细调试）+标准蓝色背光2004=160

C套餐：LCR主控板（焊接好，并且精细调试）+标准蓝色背光2004+镀金4线测试夹=170
9 ]( ^. ?1 X5 d5 ~3 A
D套餐：LCR主控板（焊接好，并且精细调试）+标准蓝色背光2004+镀金4线测试夹铜线双9v 5w 变压器=178

% a& e2 z, g( y, wE套餐：镀金4线测试夹=10

F套餐：铜线双9v 5w 变压器=8

浩祺心

2 j# l0 Z2 O2 ]
" W* P1 u, R- G$ p9 T$ M9 m前次8套没有抢到的兄弟可以这次上了，这次应该就有了。 我会按照拍后的预定顺序发货。
7 ?7 J. t' @8 ?0 a% H& O) S+ m' Q  J& y
pcb 正面图预览：

+ p5 t% `- u: P" h
登录/注册后可看大图

- `$ v9 g- j2 r. E4 ?) o# ?' s, H2 ^  ^反面效果图：
* L5 S% t0 w- h. V* D0 x

9 O. m1 M. {. p8 T( k. x, V2 q
登录/注册后可看大图

pcb已经收到了，上图
0 i! M3 B2 A  I: J4 v1 V) y% A
* ?1 @2 n1 j$ A  s; a1 d) o& F这次做板子厂家失误，把 pdwdwdw zhyanbbs xjw001  丝印层给搞丢了，再次对3位大哥说声对不起！
7 S% h6 c! x1 n' J! f* n  o
, a' r" b9 E' A- y( ]+ z
# m  x7 i/ `' E0 M
$ Q' [4 ^  M: r; q% z' u- @: R

浩祺心

' C9 z7 ?2 }! |9 [& g

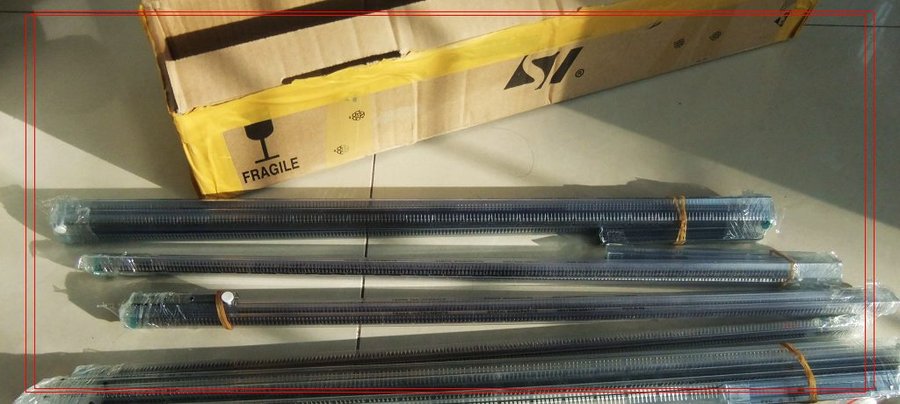

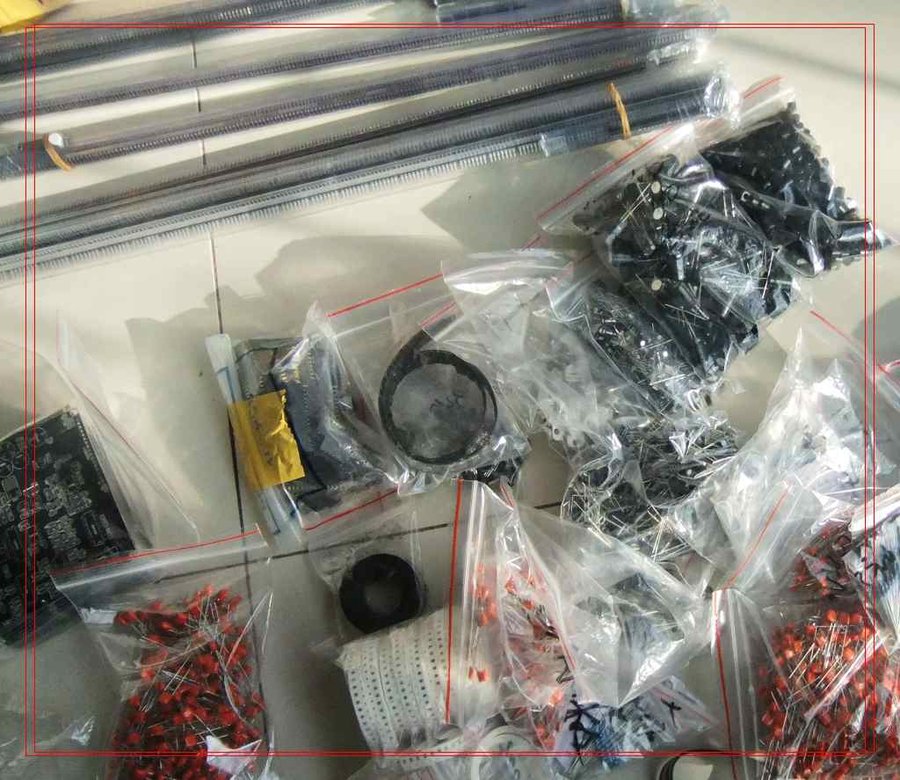

采购的部分元件已经到货
) R1 t2 _$ E( q1 Q4 M

3 F: Q% T& X; G, ~/ R: ~' l! q
3 P6 l# M4 j/ R% R& d今天又做了几幅测试的夹具


) N! w/ X3 d) p0 s1 B

$ D  h  g; G' O* v
. A8 a1 A4 a! C* g, P

5 P/ m* l) i7 Q& P+ x


' b% e6 X# r6 Q8 @9 E0 U0 F" K" {测试了下，效果很不错，给将来的电桥预留着。呵呵。

浩祺心

更新图片用地

浩祺心

测试对比图：待续
/ F9 Y$ ^: p7 ?2 f2 S5 S2 V
对比测试仪器为 台湾固纬821 电桥  200k  0.05% 精度
, n  B7 F' g8 A# |. @' u  f

浩祺心

统计用地

浩祺心

备用之地

199003326

前排就坐，俺的现在也只是一堆元件的合体而已，唉。

浩祺心

一楼的格式我是调节不了了，全部格式取消后，再调节，还是不对，怪了。
